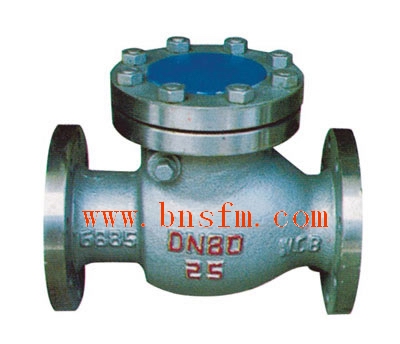

H44H旋启式止回阀，单向阀，逆止阀，铸钢止回阀，不锈钢止回阀

•

• 沈阳博耐斯阀门制造有限公司H44H旋启式止回阀概述:止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流。



  一、产品概述：

  止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流。

  适用介质为：水、油品、蒸汽、酸性介质等。

  微信：sy1668

  二、产品标准：

  计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
  GB12236	GB12221	GB9131  JB/T74  HG20604	JB/T74-94  GB9113  HG20592-20635	JB/T9092-1999  GB13927



  三、压力试验：

  称压力  PN(MPa)	试验压力(MPa)		适用温度(℃)				适用介质
  	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
  1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介质
  2.5	3.8	2.8
  4.0	6.0	4.4
  6.4	9.6	7.1
  10.0	15.0	11.0			-
  16.0	24.0	17.6
  25.0	37.5	27.5



  四、主要零件材料及性能：

  零件名称	材料编号
  阀 体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
  阀 盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
  阀 瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
  摇 杆	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
  阀 座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
  销 轴	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
  密封环、垫片	包覆垫		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti




  五、主要外形连接尺寸：

  公称压力  PN(MPa)	公称直径  DN(mm)	主要外形尺寸及连接尺寸(mm)
  		L	D	D1	D2	b-f	z-d	D3	H
  1.6	25	160	115	85	65	16-2	4--14	140	130
  	32	180	135	100	78	16-2	4--18	150	140
  	40	200	145	110	85	16-2	4--18	160	150
  	50	230	160	125	100	16-2	4--18	185	160
  	65	290	180	145	120	18-3	4--18	215	177
  	80	310	195	160	135	20-3	8-18	235	187
  	100	3540	215	180	155	20-3	8-18	255	202
  	125	400	245	210	185	22-3	8-18	285	227
  	150	480	280	240	210	24--3	8-23	330	263
  	200	550	335	295	265	26-3	12-23	385	293
  	250	650	405	355	320	30-3	12-25	455	330
  	300	750	460	410	375	30-4	12-25	515	382
  	350	850	520	470	435	34--3	16-25	545	430
  	400	950	580	525	485	36-4	16-30	600	480
  	500	1150	705	650	608	44--4	20-34	730	560

  沈阳博耐斯阀门制造有限公司生产的止回阀有：旋启式止回阀，升降式止回阀，卧式止回阀，立式止回阀，HH44X微阻缓闭式止回阀，HH46X微阻缓闭蝶型消声止回阀, HH48X微阻缓闭蝶型消声止回阀, HH49X微阻缓闭蝶型消声止回阀，静音止回阀，消声止回阀，球形止回阀，滑道滚球式止回阀，橡胶瓣止回阀，对夹式止回阀，法兰止回阀，快装式止回阀，铸钢止回阀，不锈钢止回阀，衬氟止回阀，卫生级止回阀024-62657366
